Кондуктометрические ячейки ecoLine Lf-PVC

20.2923

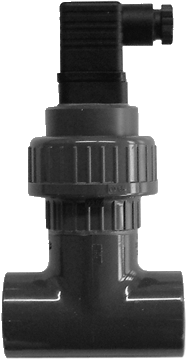

Кондуктометрические ячейки типового ряда 20.2923 используются вместе с соответствующими измерительными преобразователями для измерения удельной электропроводности жидкостей. Они могут применяться, например, в следующих областях: общая водоподготовка, системы охлаждения и кондиционирования, подготовка питьевой воды и воды плавательных бассейнов или промышленные контуры промывной и технологической воды. Материал корпуса ПВХ ограничивает температуру измеряемой среды до 55 °C. Имеется два варианта – с константой ячейки К = 0,1 и К = 1,0. По конструкции различаются исполнения ввинчивающиеся, с резьбой распространенных размеров G3/4 и G1, и вставные. Вставная конструкция служит, например, для использования в соответствующих тройниках из ПВХ с диаметром условного прохода Ду 25, 32 и 40. Она обеспечивает быстрый демонтаж датчика для чистки и обслуживания. Электрическое подключение осуществляется, по выбору. с помощью разъемного приборного штекера или неразъемного кабеля.

Вся конструкция и детали, соприкасающиеся со средой, физиологически безвредны. Материалом электродов служит нержавеющая сталь (К = 0,1) или специальный графит (К = 1,0). Встроенный, по желанию, датчик температуры обеспечивает одновременное определение температуры среды для температурной компенсации в подключаемом измерительном преобразователе.

Исполнение со стальными электродами К = 0,1:

В ячейке имеется 3 металлических штыревых электрода. Два боковых электрода электрически соединены и образуют полю двухэлектродной ячейки. Противоэлектродом служит центральный стальной штырь. За счет такой конструкции достигается очень высокая точность измерений с незначительными полями рассеяния. В центральный штырь может быть встроен датчик температуры.

Исполнение с графитовыми электродами К = 1,0:

По физическим причинам при более высоких значениях электропроводности в качестве материала электродов используется специальный графит. Оба графитовых электрода полностью встроены в корпус ячейки. При необходимости, датчик температуры встраивается в гильзу из нержавеющей стали, которая погружается в измеряемую среду глубже электродов.

Принцип действия

Измерительные ячейки типового ряда 20.2923 являются 2-электродными. От измерительного преобразователя на электроды подается напряжение переменного тока. Ток, протекающий через жидкость и электроды, определяется величиной электропроводности жидкости.

Особенности:

  • двухэлектродный принцип (метод Кольрауша);
  • надежная конструкция для промышленного применения;
  • диапазоны измерений: 0…1 мСм/см (К = 0,1) и 0,01…15 мСм/см (К = 1,0);
  • рабочая температура до 55 °C, максимальное давление 6 бар при 20 °C.
